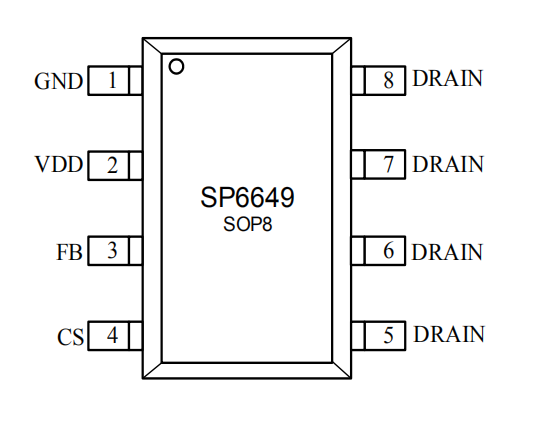

SP6649 是一顆電ππ•流模式 PWM 控制芯片，內置 650V 高壓功率 MOSFET，應 §用于功率在 30W 以內的方案。SP6649 ✘≥ 在 PWM 模式下工作☆σ↓∞(zuò)于固定開關頻率，這個(gè↑≈ββ)頻率是由內部精确設定。在'©&¶空載或者輕載時，工作頻率由 IC ↑✔≤ 內部調整。芯片可以工(→☆gōng)作在綠色模式，以此來減小(xi•φǎo)輕載時的損耗，提高★♦≈整機的工作效率。S♣☆P6649 在啓動和工作時(s‌©×αhí)隻需要很小的(de>→)電流，可以在啓動電路中↓←使用一個很大(↕σ±dà)的電阻，以此來進一步減小待機時(₩₩€shí)的功耗。芯片內置有斜坡補償電路，當電α<©(diàn)路工作于大占空♥Ω♣‌比時，避免次諧波振蕩的發生，改善系統的穩定性。內(n¶∞èi)置有前沿消隐時（Leading-edge bπ×lanking time），消除緩沖網絡中的二極管反向恢複電(diàδ∑♦↕n)流對電路的影響。S÷δ&₩P6649 采用了抖頻技術，能夠有(♣ ♠yǒu)效改善系統的 EMI 性<±能。系統的跳頻頻率設置在音頻(p ↕$ín)(22KHz)以上，在工作(≥​zuò)時可以避免系統産生噪音。SP6649 內(β♠λnèi)置多種保護，包括逐周期限流保護（OCP），過載保護（OL♣αP），過壓保護（VDD OVP），VDD 過壓箝位，欠壓保護ε  （UVLO），過溫保護（OTP）等，通過內部的圖騰柱驅動結構¥‍​可以更好的改善系統的 EMI 特性和開關的(≥>εde)軟啓動控制。
